60-mm Mortar Model 19
С Ш А
Застосування арміями Японії та Великої Британії легких мінометів без лафета спонукало американських військових до створення такого і в США. Роботи були проведені уже в ході 2 Світової війни.
За основу було взято стандартний 60-мм М-2. У 1943 році новий зразок прийняли на озброєння.
60-mm Mortar Model 19 позбувся лафета, опорна плита замінена на невелику зігнуту пластину. М-2 спускового механізму не мав. Постріл здійснювався наколюванням капсуля міни при її опусканні в ствол об жорстко закріплене жало. М-19, має спусковий механізм. Що є доречним, бо ручне утримання міномета з одночасним опусканням міни в ствол не зручне і постріл буде не прицільним. Особливо якщо вогонь ведеться одним бійцем.
Mortar M-19 виготовлявся в незначній кількості. Його точність була не високою. А максимальна дальність польоту міни також меншою ніж у М-2. Виготовлені зразки постачалися в десантні війська. Вони показували свою ефективність у боях в джунглях. Легший у 2 рази та компактний, не завдавав клопоту при транспортуванні. А дальності вистачало для маневрених бойових дій.

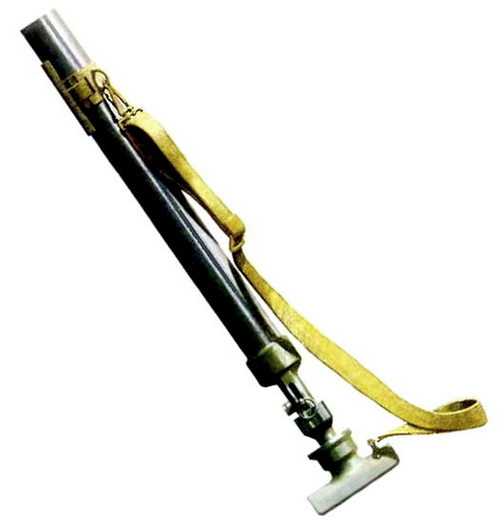

„60-мм Мортар Модел 19“ складається з стволу з казенником, корпусу спускового механізму та опори.
Боєприпасами служать ті ж самі зразки мін, що й для М-2. Враховуючи в кілька разів зменшену опорну плиту та введення спускового механізму, що призвело до зниження запасу міцності, застосовувати додаткові заряди більше ніж 1 не рекомендувалося. В результаті дальність пострілу значно впала, а прицільна – тим більше.
Міномет М-19 дульно-зарядний. Наведення здійснювалося його нахилом під необхідним кутом і утриманням вручну.
Ствол з гладким каналом. Калібр – 60,5 мм. З казенною частиною ствол з’єднується зовнішньою різьбою у його нижній частині. Казенник служить також для встановлення спускового механізму і проведення пострілу.
Спусковий механізм має трубчастий корпус, що приєднується зверху до казенника, а знизу – до опорної плити.
Максимальна дальність пострілу – 750 м, мінімальна – 68 метрів. Дальність ефективного ведення вогню – 320 м.
Скорострільність залежала від кількості обслуги та її навченості.
Приціл відсутній.
Міномет переносився як звичайна ручна зброя з допомогою черезплічного ременя. Антабки встановлено на опорній плиті та шкіряній обв’язці у верхній частині стволу.
ТТД 60-mm Mortar M-19 :
довжина стволу : 726 мм ;
максимальна дальність стрільби : 750 м ;
Vо міни : 89 м/с ;
маса : 9,3 кг.
|
